El módulo RFID RC522 (basado en el circuito integrado NXP MFRC522) es un lector/grabador de tarjetas por radiofrecuencia de bajo costo.

Especificaciones técnicas

Módulo RFID

• Frecuencia de operación: 13.56MHz bajo el estándar ISO/IEC 14443 Clase A
• Voltaje de operación: 2.5V - 3.3V
• Voltaje de entrada: 5V
• Consumo de corriente: 13mA - 26 mA
• Consumo de corriente en Stand-By: 10 mA – 13 mA
• Consumo de corriente en Sleep mode: < 80µA
• Protocolos de comunicación con el microcontrolador:
• SPI (hasta 10 Mbit/s)
• I2C (hasta 3.4 Mbit/s)
• UART / RS232 (hasta 1228.8 kBd)
• Rango de lectura: de 0 a 6 cm aprox.
• Encriptación y seguridad: Soporta algoritmos MIFARE y Quick CRYPTO1
• Dimensiones: 4 x 6 cm
• Temperatura de operación: -20 a 80ºC
• Humedad de operación: 5% - 95%

Tags (Tarjeta y llavero)

• Frecuencia: 13.56MHz
• Chip MIFARE Classic con memoria de 1K.

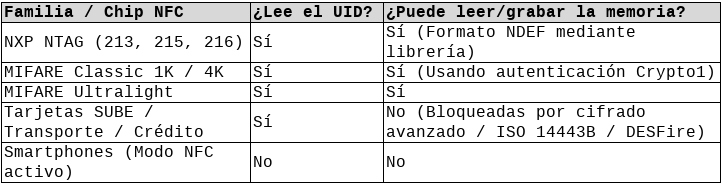

¿Sirve para NFC (Near-field communication)?

El chip MFRC522 es un transceptor diseñado específicamente para comunicaciones sin contacto a 13.56 MHz bajo el estándar ISO/IEC 14443 Clase A. Debido a esto, su compatibilidad con el ecosistema NFC (regulado por el NFC Forum) es bastante segmentada.

Además no lee etiquetas RFID de 125 kHz (baja frecuencia, usadas en llaveros de portones comunes).

Contenido

• 1 módulo RFID MFRC-522 13.56MHz - lectura y escritura
• 1 llavero 13.56MHz
• 1 tarjeta 13.56MHz
• 2 Tiras de pines para soldar (recto y en 90º)

Recursos externos

• Datasheet MFRC522
